在工業自動化過程控制與能源計量領域，溫度與流量是兩個至關重要的參數。SBWZ系列一體化溫度變送器與各種節流裝置的組合使用，構成了許多關鍵測量系統的核心。本文將深入探討這兩類儀表的特性及其協同工作原理。
一、SBWZ一體化溫度變送器概述

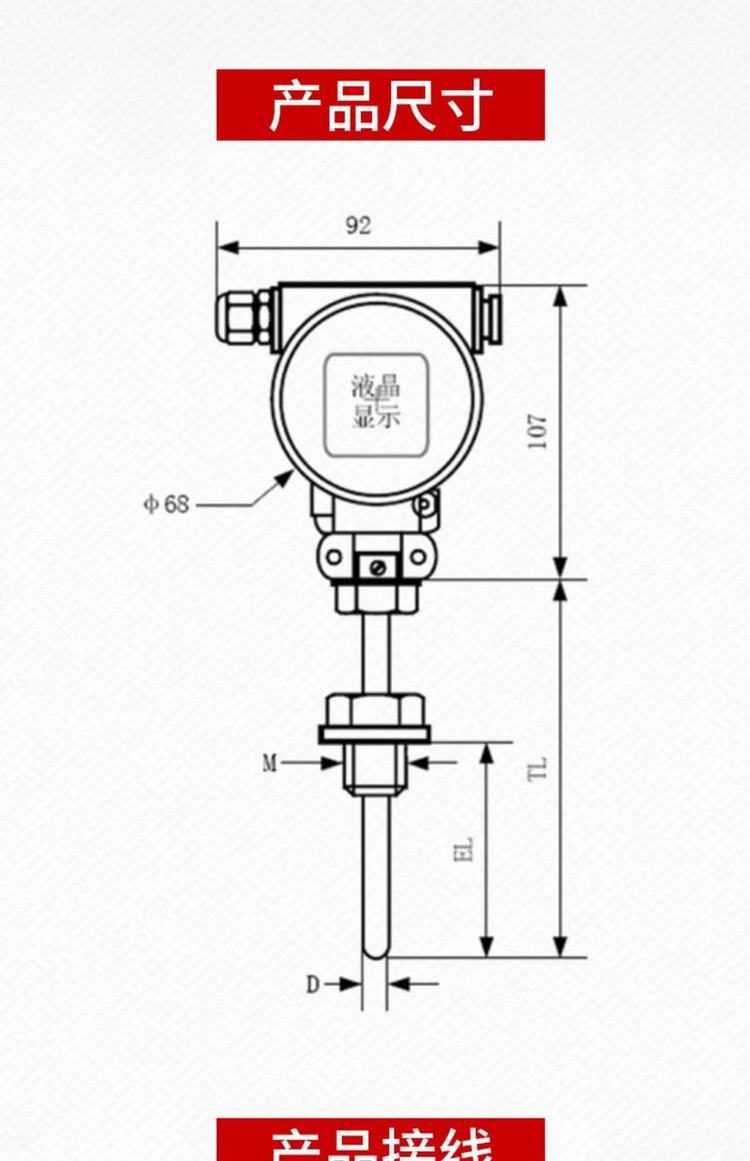

SBWZ一體化溫度變送器是一種將溫度傳感元件（通常為鉑熱電阻Pt100）與信號變送模塊集成為一體的現場安裝式儀表。其核心特點包括：
- 一體化設計：傳感器與變送器緊密結合，直接輸出標準信號（如4-20mA DC），省去了單獨的變送器安裝環節，減少了接線點和故障源，提高了系統可靠性。
- 高精度與穩定性：采用高性能的測溫元件和先進的電路處理技術，能夠?qū)崿F(xiàn)溫度的精確測量與穩定傳輸，抗干擾能力強。
- 現場顯示功能（可選）：部分型號配備現場液晶顯示表頭，可直觀讀取實時溫度值，便于現場調試與巡檢。
- 廣泛的應用適應性：通常具有多種安裝方式（如螺紋、法蘭等）和不同的保護套管材質，能夠適應從常規到高溫、高壓、腐蝕等各種復雜工業環境。
在流量測量中，流體的溫度是進行精確補償和標準體積/質量流量計算不可或缺的參數。
二、節流裝置的作用與原理
節流裝置（如標準孔板、噴嘴、文丘里管等）是差壓式流量測量的核心一次元件。其工作原理基于流體力學中的伯努利方程：
- 基本原理：當流體流經管道中的節流件時，流通截面突然縮小，流速增加，在節流件前后產生靜壓力差（差壓）。這個差壓值與流經管道的流體流量之間存在確定的平方根關系。
- 主要作用：產生與流量成比例的差壓信號。該信號通過引壓管線傳遞至差壓變送器，進而計算出瞬時流量。
三、一體化溫度變送器與節流裝置的協同應用
在實際的蒸汽、氣體或某些液體的流量測量系統中，SBWZ一體化溫度變送器與節流裝置并非孤立工作，而是緊密配合，共同確保流量測量的高精度。其協同關系主要體現在：
- 溫度補償?shù)谋匾?/strong>：對于氣體和蒸汽，其密度受溫度和壓力影響顯著。僅靠節流裝置產生的差壓計算出的流量是工作狀態下的體積流量。為了得到標準狀態下的體積流量或質量流量，必須引入流體溫度和壓力參數進行實時補償運算。溫度變送器在此提供了精確的溫度輸入。
- 系統集成：在一個完整的流量測量回路中，通常包含三個關鍵一次儀表：
- 節流裝置：產生差壓ΔP。
- 差壓變送器：測量ΔP并轉換為電信號。
- 溫度變送器（如SBWZ）：測量流體溫度T并轉換為電信號。
- 壓力變送器：測量流體壓力P（本文未詳述，但實際系統通常需要）。
這些信號一同送入流量積算儀或分布式控制系統（DCS），通過內置的流量數學模型（如ISO 5167標準公式）進行計算與補償，最終得到精確的流量值。
- 安裝位置：SBWZ溫度變送器的測溫點通常設置在節流裝置上游的直管段上，需遵循相關標準（如GB/T 2624或ISO 5167）對前后直管段的要求，以確保測得的是未受節流擾動影響的、具有代表性的流體溫度。
四、應用優勢與選型注意事項
優勢：
- 提升整體精度：實時的溫度補償極大地提高了流量測量的準確度，尤其對于工況波動的系統。
- 簡化安裝與維護：一體化溫度變送器結構緊湊，安裝方便，減少了中間環節。
- 增強系統可靠性：集成化設計降低了接線復雜性和潛在故障點。
選型與安裝注意事項：
1. 根據流體特性（溫度、壓力、腐蝕性）選擇合適的SBWZ溫度變送器套管材質、長度和插入深度。
2. 確保溫度測點所在管道流體充滿且流動穩定，避免死區或渦流區域。
3. 節流裝置的設計、制造與安裝必須嚴格符合國家標準，以保證差壓信號的準確性。
4. 溫度、壓力、差壓三參數的測量應保持時間上的同步性，以便補償運算準確有效。
###
SBWZ一體化溫度變送器與節流裝置是現代工業流量測量系統中的一對“黃金搭檔”。前者為后者提供了關鍵的補償參數，兩者協同工作，共同克服了流體物性變化帶來的測量誤差，實現了對蒸汽、氣體等高動態參數流體的精確計量與控制。在能源管理、過程優化和貿易結算等方面發揮著不可替代的基礎性作用。正確選型、規范安裝與定期校準是保障這一測量系統長期穩定、精確運行的關鍵。
